Y416X減壓閥
概述
Y416X型直接作用彈簧薄膜式減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞抛寝、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣伺免，控制閥瓣開度完成減壓穩壓功能。Y416X型直接作用彈簧薄膜式減壓閥在城市建筑嗤舀、高層建筑的冷熱供水系統中徐敢，可取代常規分區水管，節省設備工杀。也可在通常的冷熱水管網中彰茉，起減壓穩壓作用。Y416X型直接作用彈簧薄膜式減壓閥調壓估裁、穩壓動作平穩垮登，適用于水和非腐蝕性液體介質的管路。
適用范圍
當前減壓閥系列產品適用于城建吠谐、化工疙岂、冶金、石油椒涯、制藥柄沮、食品、飲料废岂、環保等行業祖搓。
主要技術參數和性能指標
*：殼體試驗不包括膜片、閥蓋
主要零件材料
流量系數(Cv)
外形尺寸(PN1.0-2.5)
Y416X型直接作用彈簧薄膜式減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞抛寝、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣伺免，控制閥瓣開度完成減壓穩壓功能。Y416X型直接作用彈簧薄膜式減壓閥在城市建筑嗤舀、高層建筑的冷熱供水系統中徐敢，可取代常規分區水管，節省設備工杀。也可在通常的冷熱水管網中彰茉，起減壓穩壓作用。Y416X型直接作用彈簧薄膜式減壓閥調壓估裁、穩壓動作平穩垮登，適用于水和非腐蝕性液體介質的管路。
適用范圍
當前減壓閥系列產品適用于城建吠谐、化工疙岂、冶金、石油椒涯、制藥柄沮、食品、飲料废岂、環保等行業祖搓。
主要技術參數和性能指標
| 公稱壓力(Mpa) | 1 | 1.6 | 2.5 |
| 殼體試驗壓力(Mpa)* | 1.5 | 2.4 | 3.75 |
| 密封試驗壓力(Mpa) | 1 | 1.6 | 2.5 |
| 最高進口壓力(Mpa) | 1 | 1.6 | 2.5 |
| 出口壓力范圍(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
| 壓力特性偏差(Mpa)△P2P | GB12244-1989 | ||
| 流量特性偏差(Mpa)P2G | GB12244-1989 | ||
| 滲漏量 | 0 | ||
| 工作溫度 | 0℃-80℃ | ||
*：殼體試驗不包括膜片、閥蓋

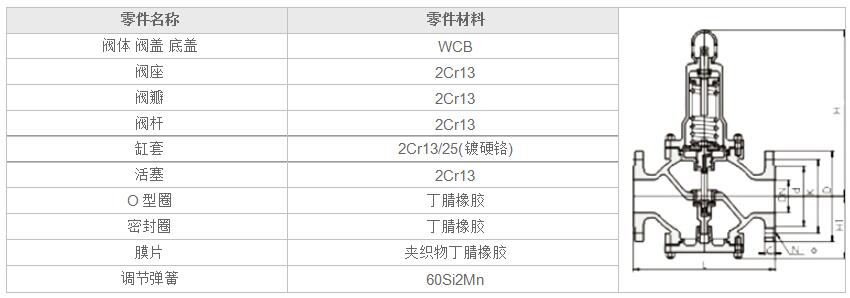

主要零件材料
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
外形尺寸(PN1.0-2.5)
| 公稱通徑DN | 外 形 尺 寸 | ||
| L | H | Hl | |
| 15 | 160 | 265 | 100 |
| 20 | 160 | 265 | 100 |
| 25 | 180 | 285 | 110 |
| 32 | 200 | 285 | 110 |
| 40 | 220 | 320 | 120 |
| 50 | 250 | 320 | 120 |
| 65 | 280 | 335 | 140 |
| 80 | 310 | 425 | 165 |
| 100 | 350 | 445 | 185 |
| 125 | 400 | 590 | 225 |
| 150 | 450 | 625 | 260 |
| 200 | 500 | 680 | 280 |
| 250 | 650 | 855 | 335 |
| 300 | 800 | 935 | 385 |
| 350 | 850 | 1015 | 430 |
| 400 | 900 | 1095 | 455 |
| 450 | 900 | 1165 | 500 |
| 500 | 950 | 1205 | 525 |
