DJ41Y索官、DJ41W 型 PN16~PN40 低溫截止閥適用于低溫液體貯運設備的管理系統贷腕，具有開關靈活誊桅、密封可靠的特點馁梁，也可用于其他低溫和深冷介質的管理系統妥箕。
　　
　　產品特點
　　
　　1谓谦、上游端開泄放孔防止中腔異常升壓
　　
　　2、根據閥門的工作溫度確定閥蓋的頂部長度斗黍，確保閥桿填料的可靠密封
　　
　　3二娄、根據工作溫度合理選用填料，墊片等零件的材料
　　
　　4掷佑、嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標
　　
　　5苇恤、采用多種配管法蘭標準及密封面型式，適用于各種工程需要
　　
　　執行標準
　　
　　設計與制造：JB/T7749-95
　　
　　結構長度：GB/T12221-89
　　
　　連接端：GB/T9113-2000霹壁，HG20592-97供窝，SH3406-96GB/T12224-89
　　
　　檢驗與試驗：JB/T7749-95
　　
　　產品型號

LC3	DJ41Y-16LC3,DJ41Y-25LC3,DJ41Y-40LC3
316SS	DJ41Y-16R,DJ41Y-25R,DJ41Y-40R

　　
　　產品性能規范

低溫閘閥性能規范
型號		DJ41Y-16	DJ41Y-25	DJ41Y-40
公稱壓力（MPa）		1.6	2.5	4
密封試驗壓力（MPa）		1.76	2.75	6
殼體試驗壓力（MPa）		2.4	3.75	4.4
適用溫度（℃）		LC3≥-101℃，316SS≥－196℃
材料	閥體剿稼、閥瓣百涕、閥蓋、支架	LC3,316SS
	填料	浸四氟乙烯石棉繩
	手輪	QT450-10
	閥桿螺母	ZCuA110Fe3
	閥桿	316SS
	墊片	低溫石棉

　　
　　主要外形連接尺寸

低溫截止閥外形尺寸
公稱通徑	主要外形尺寸和連接尺寸							H
	L	D	D1	D2	b	Z-d	D0	-101℃	-196℃
PN16,PN25
50	230	160	125	100	16	4-18	240	480	520
65	290	180	145	120	18	4-18	280	505	525
80	310	195	160	135	20	8-18	280	550	590
100	350	215	180	155	20	8-18	320	575	615
125	400	245	210	185	22	8-18	360	620	660
150	480	280	240	210	24	8-23	400	650	730
200	600	335	295	265	26	12-23	400	850	930
250	730	405	355	320	30	12-25	450	986	1036
300	850	460	410	375	30	12-25	500	1125	1175
PN40
50	230	160	125	100	20	4-18	240	504	546
65	290	180	145	120	22	4-18	280	530	551
80	310	195	160	135	22	8-18	280	578	620
100	350	230	190	160	24	8-18	320	604	646
125	400	270	220	188	28	8-18	360	61	693
150	480	300	250	218	30	8-23	400	741	767
200	600	360	320	282	38	12-23	400	924	977
250	730	425	385	345	42	12-25	450	1035	1088
300	850	485	450	408	46	12-25	500	1181	1234

　　

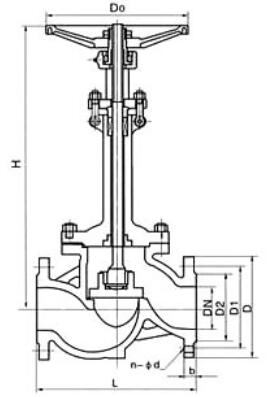

　　結構圖片
