BJ45夾套保溫截止閥采用保溫夾套設計煮盼，利用外部熱源在閥門的外部循環加熱，可以有效防止介質通過閥門時溫度損失杈帐，保證介質的溫度,主要用于石油、化工送朱、冶金娘荡、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質驶沼。
　　
　　執行標準
　　
　　設計與制造：BS1873　BS5160　GB12233
　　
　　法蘭尺寸：ANSIB16.5　JB/T79　GB9113
　　
　　壓力溫度：ANSIB16.34
　　
　　結構長度：ANSIB16.10　BS1873　GB12221
　　
　　對焊連接尺寸：ANSIB16.25
　　
　　檢驗與實驗：BS6755　GB/T13927
　　
　　產品型號

材質	型號
WCB	BJ45H-16C,BJ45H-25,BJ45H-40
304SS	BJ45H-16P,BJ45H-25P,BJ45H-40P
316SS	BJ45H-16R,BJ45H-25R,BJ45H-40R

　　
　　產品性能規范

夾套保溫截止閥性能規范
型號		BJ45H-16	BJ45H-25	BJ45H-40
公稱壓力（MPa）		1.6	2.5	4
密封試驗壓力（MPa）		1.76	2.75	6
殼體試驗壓力（MPa）		2.4	3.75	4.4
適用溫度（℃）		≤350℃
材料	閥體炮沐、閥瓣、閥蓋	WCB,CF8,CF3
	填料	柔性石墨佛缕，聚四氟乙烯
	手輪	QT450-10
	閥桿螺母	ZCuA110Fe3
	閥桿	2Cr13碉伙，304SS
	墊片	柔性石墨

　　

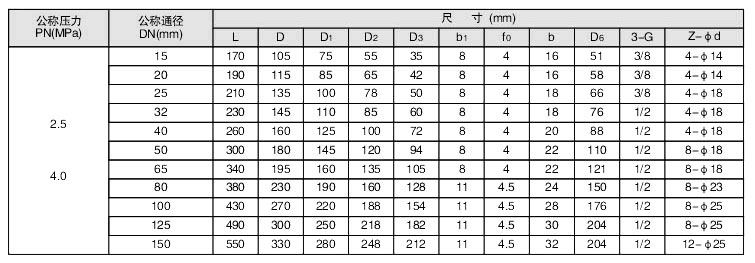

　　主要外形連接尺寸

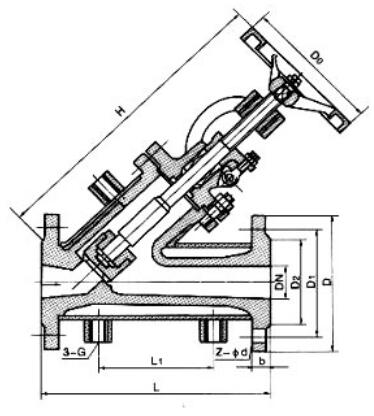

　　結構圖片
