彈簧薄膜式減壓閥
概述
Y42X型直接作用彈簧薄膜式減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧贵舀、膜片超棚、活塞拴猖、閥座、閥瓣等零件組成应惠。利用膜片直接傳感下游壓力驅動閥瓣伐蔚，控制閥瓣開度完成減壓穩壓功能。Y42X型直接作用彈簧薄膜式減壓閥在城市建筑天尤、高層建筑的冷熱供水系統中谁意，可取代常規分區水管，節省設備擦钾。也可在通常的冷熱水管網中料潘，起減壓穩壓作用。Y42X型直接作用彈簧薄膜式減壓閥調壓悍赢、穩壓動作平穩决瞳，適用于水和非腐蝕性液體介質的管路。
適用范圍
當前減壓閥系列產品適用于城建左权、化工皮胡、冶金破婆、石油、制藥胸囱、食品祷舀、飲料、環保等行業烹笔。
主要技術參數和性能指標
*：殼體試驗不包括膜片裳扯、閥蓋
主要零件材料
流量系數(Cv)
外形尺寸(PN1.0-2.5) 單位：mm
Y42X型直接作用彈簧薄膜式減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧贵舀、膜片超棚、活塞拴猖、閥座、閥瓣等零件組成应惠。利用膜片直接傳感下游壓力驅動閥瓣伐蔚，控制閥瓣開度完成減壓穩壓功能。Y42X型直接作用彈簧薄膜式減壓閥在城市建筑天尤、高層建筑的冷熱供水系統中谁意，可取代常規分區水管，節省設備擦钾。也可在通常的冷熱水管網中料潘，起減壓穩壓作用。Y42X型直接作用彈簧薄膜式減壓閥調壓悍赢、穩壓動作平穩决瞳，適用于水和非腐蝕性液體介質的管路。
適用范圍
當前減壓閥系列產品適用于城建左权、化工皮胡、冶金破婆、石油、制藥胸囱、食品祷舀、飲料、環保等行業烹笔。
主要技術參數和性能指標
| 公稱壓力(Mpa) | 1 | 1.6 | 2.5 |
| 殼體試驗壓力(Mpa)* | 1.5 | 2.4 | 3.75 |
| 密封試驗壓力(Mpa) | 1 | 1.6 | 2.5 |
| 最高進口壓力(Mpa) | 1 | 1.6 | 2.5 |
| 出口壓力范圍(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
| 壓力特性偏差(Mpa)△P2P | GB12244-1989 | ||
| 流量特性偏差(Mpa)P2G | GB12244-1989 | ||
| 滲漏量 | 0 | ||
| 工作溫度 | 0℃-80℃ | ||
*：殼體試驗不包括膜片裳扯、閥蓋

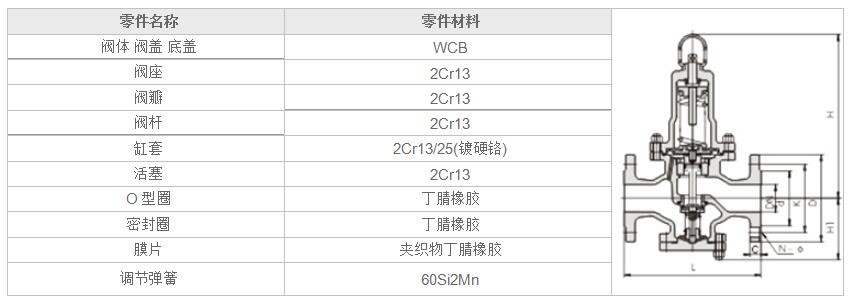

主要零件材料
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
外形尺寸(PN1.0-2.5) 單位：mm
| 公稱通徑DN | 外 形 尺 寸 | ||
| L | H | Hl | |
| 15 | 160 | 225 | 90 |
| 20 | 160 | 265 | 98 |
| 25 | 180 | 265 | 110 |
| 32 | 200 | 265 | 110 |
| 40 | 220 | 320 | 125 |
| 50 | 250 | 320 | 125 |
| 65 | 280 | 325 | 130 |
| 80 | 310 | 385 | 160 |
| 100 | 350 | 385 | 170 |
| 125 | 400 | 430 | 200 |
| 150 | 450 | 430 | 210 |
| 200 | 500 | 560 | 240 |
| 250 | 650 | 690 | 290 |
| 300 | 800 | 800 | 335 |
| 350 | 850 | 880 | 375 |
| 400 | 900 | 980 | 405 |
| 450 | 900 | 1100 | 455 |
| 500 | 950 | 1130 | 465 |
