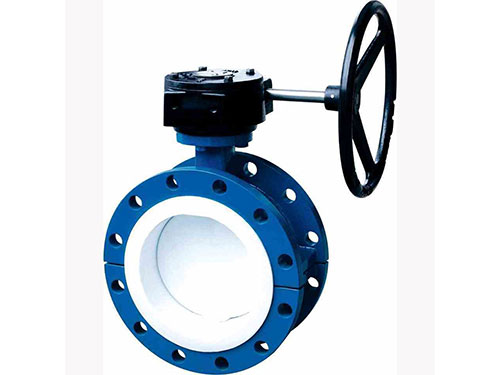

一呐取、D341F46-10/16C法蘭式襯四氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板踩验，操作輕便，嚴密的密封性能拒惯，超長的使用壽命垢粮；可作快速切斷或調節流量之用短琴。適用于要求可靠密封和良好調節特性的場合
　　
　　二愈饲、D341F46-16C工作原理:
　　
　　D341F46-10/16C法蘭式襯四氟蝶閥蝶板的回轉中心位于閥體的中心線和蝶板的密封面截面上卿才。閥座采用四氟塑料。關閉時蝶板的外圓密封面擠壓四氟閥卒碴纺，使閥座產生彈性變形本博，從而形成彈性力作為密封比壓保證襯氟蝶閥的密封。法蘭式襯氟蝶閥密封結構采用聚四氟乙烯仇习、使閥座在具有彈性的同時強度更好何大。同時將蝶板用聚四氟乙烯全包覆，使蝶板具有較強的抗腐蝕性能轰蜗。
　　
　　三删摸、D341F46-16C特點:
　　
　　1、設計新穎自葡、合理、結構獨特幼潮，重量輕恤仁，啟閉迅速。
　　
　　2坯苹、操力矩小隆檀，操作方便，省力靈巧粹湃。
　　
　　3恐仑、密封件可以更換，密封性能可靠達到雙向密封零泄漏为鳄。
　　
　　4裳仆、可以任何位置安裝，維修方便孤钦。
　　
　　5歧斟、密封材料耐老化、耐腐蝕偏形，使用壽命長等特點静袖。采用標準
　　
　　四觉鼻、蝸輪法蘭式軟密封蝶閥主要技術參數

公稱通徑	DN(mm)	50~2000
公稱壓力	PN(MPa)	0.6	1	1.6
試驗壓力Ps(MPa)	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水队橙、污水坠陈、蒸氣、煤氣淮辕、油品等二娄。
驅動形式	手動、蝸桿蝸輪傳動掷佑、氣傳動苇恤、電傳動。

　　
　　五霹壁、蝸輪法蘭式軟密封蝶閥主要零件的材質

零件名稱	材料
閥體	各種橡膠供窝、聚四氟
蝶板	灰鑄鐵、球墨鑄鋼剿稼、鑄鋼百涕、不銹鋼及特殊材料
密封圈	球墨鑄鋼、鑄鋼茂禁、合金鋼斩角、不銹鋼
閥桿	2Cr13、不銹鋼
填料	O型圈瞻窗、柔性石墨

　　
　　六伶丐、襯氟蝶閥密封材料選用和適用溫度

材料品種	氯丁橡膠	丁睛橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠
代號	X	J	YBX	F	GX	FJ
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

　　
　　七、襯氟蝶閥標準  PTFE-lined Butterfly Valve Standard

技術規范Technical specification
設計標準Design standard	GB12238
結構長度Structure length	GB12221
法蘭標準Flange standard	JB/T79-94
	GB9113.1-26
檢驗試驗Inspection and  tes	GB/T13927
驅動方式Drive mode	蝸輪Worm疯特、手動Manual哗魂、電動Electric、氣動Pneumatic

公稱通徑Nominal	外形尺寸			連接尺寸Connection Size
diameter	Outline Dimension
DN	L	H2	H1	1.0MPa			1.6MPa
				D	D1	z-Φd	D	D1	z-Φd
50	108	143	85	160	125	4-Φ18	160	125	4-Φ18
65	112	157	93	180	145	4-Φ18	180	145	4-Φ18
80	114	178	100	195	160	4-Φ18	195	160	8-Φ18
100	127	185	110	215	180	8-Φ18	215	180	8-Φ18
125	140	206	120	245	210	8-Φ18	245	210	8-Φ18
150	140	225	160	280	240	8-Φ23	280	240	8-Φ23
200	152	275	245	335	295	8-Φ23	335	295	12-Φ23
250	165	326	260	390	350	12-Φ23	405	355	12-Φ26
300	178	333	300	440	400	12-Φ23	460	410	12-Φ26
350	190	393	320	500	460	16-Φ23	520	470	16-Φ26
400	216	438	330	560	515	16-Φ26	580	525	16-Φ30
450	222	488	380	615	565	20-Φ26	640	585	20-Φ30
500	229	540	390	670	620	20-Φ26	715	650	20-Φ33
600	267	615	450	780	725	24-Φ30	840	770	20-Φ36
700	292	660	480	895	840	24-Φ30	910	840	24-Φ36
800	318	720	580	1010	950	24-Φ34	1020	950	24-Φ39
900	330	785	625	1110	1050	28-Φ34	1120	1050	28-Φ39
1000	410	900	660	1220	1160	28-Φ34	1255	1170	28-Φ42
1200	470	1070	780	1450	1380	32-Φ41	1485	1390	32-Φ48
