氣動閘閥
氣動閘閥
一撼盈、 主要性能參數
公稱壓力 :1.6, 2.5,4 .0,6.4MPa
使用溫度: -29 ~ 425 ℃(碳鋼) -40 ~+ 550 ℃ (不銹鋼)
公稱通徑: DN50 ~ 800mm
閥體材質 :304. 306.316L .WCB.HT200
連接法蘭: JB/T79 . GB913 . HG20592
適用介質:空氣易震、水、蒸汽仇韩、油及硝酸滓玖、醋酸等腐蝕性流體
作用方式:切斷型详拙,調節型 , 手動控制
電源電壓: 220VAC 遍尺、 24VAC
輸入信號 :4 ~ 20mA/1 ~ 5VDC
0 ~ 20mA/0 ~ 10VDC
二、 用途及使用范圍
Z6S41 系列氣動帶手動 楔 式閘閥是具有氣動執行機構(雙層氣缸歧蕉,并帶有緩沖機構)和手動及其保護機構(手動和 可 自鎖的氣動 - 手動轉換裝置)的低 支架明桿閘閥 画了。 該閥由于 采用雙層氣缸結構,其與單氣缸式氣動閘閥相比吼季,提升力增大了一倍。這就從根本上解決了單氣缸氣動閘閥的某些閥體內 楔 死而打不開的弊病伊了。而且误反,由于 該閥具備 緩沖機構,能有效地減速輕了關閉閥門時栅刚,由于活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損奠钾,同時嘉栽,也能避免閘板卡死的現象。
為了配合用戶實現操作自動化浮两,本公司除供應本系列產品之外损螃,還可單獨提供包括支架在內的氣缸體,幫助用戶對已有的種類繁多的手動閘閥進行改造俩食,將雙缸氣動執行機構部分安裝在手動閘閥的閥體大蓋上筹聂,即可構成雙缸式氣動 - 手動兩用閘閥。
由于其技術先進菊碟,性能可靠节芥,操作切換和維修方便,已被石油逆害、化工头镊、冶金、電力魄幕、海運等部門作為輸送氣體相艇、液體介質的管道開閉裝置而廣泛使用。
三纯陨、 結構原理
本系列產品以0.4~0.6MPa(表壓)凈化壓縮空氣作工作壓力厂捞,推動活塞,帶動閘板作垂直于流體的位移队丝,實現開啟開關閉閥門的目的靡馁。
巧妙設計的雙層氣缸和緩沖機構
雙層氣缸和緩沖機構的工作原理,按閘板工作的四個階段分述如下:
』谩(附插原理圖①臭墨、②、③犯绪、④)
1 乐肿、閘閥開啟前階段:上層氣缸的活塞(以下簡稱上活塞)和下層氣缸的活塞(以下簡稱下活塞)同時受力,閥桿在上骑失、下活塞的推動下软雹,以單活塞近二倍的提升力,克服閘板密封面和閥體密封面之間的靜磨擦力 荞扒,帶動閘板上升丙煞。 壓縮空氣由上氣缸的下氣室,經由設置在隔板的特定通道窟蝌,通過連通管钢陨,到達下氣缸的下氣室,推動上下活塞同時工作锉潜。下氣缸上氣室中的氣體材圈,經過設置在隔板內的另一特定通道插驾。暢通無阻的排出氣缸體外。
2 三稿、閘閥開啟的后階段:在閘板稍稍開啟以后篇裁,下活塞就運行到了上死點,閘板在上活塞的帶動下赡若,繼續提升达布,直至到了全開位置。
3 斩熊、閘閥關閉的前階段:在上活塞的推動下往枣,閘板離開全開位置,開始下降粉渠。
4 分冈、閘板關閉的后階段:當上活塞碰到下活塞 凸 臺,并帶動下活塞一起繼續下降時霸株,由于下氣缸上氣室的進氣通道和下氣缸下氣室的排氣通道設有阻礙雕沉,明顯地減慢了下行的速度,進至閘板下降到了全關位置去件。減緩閘板下行的沖擊坡椒,自行可關嚴閥門,又不使閥板 楔 得過緊尤溜,同時倔叼,還保護了密封面,免受猛烈沖擊而損壞篇惧。
靈活可靠的氣動 - 手動轉換機構 , 裝氣缸蓋上部的氣動 - 手動轉換機構胖移,在閘閥開啟的關閉過程的任何位置上,都可十分方便的轉動操作手柄蔫婉,直接地進行由氣動至手動或由手動至氣動的操作方式的轉換鞠撑,轉換操作手柄采用定位銷式自鎖設計,手柄定位后孕赫,可靠鎮定还幅。由電磁閥及其控制電路 或供風系統發生 故障時,不需其他輔助工具玉惫,即可迅速轉換成手動操作狀態挠氛,保證線路正常運行,避免事故發生丸臀。在新建工程的自控制系統未完成之前熬皮,本系列閘閥可以可靠地作為手動閘閥使用,動作時靈活輕快吉恍。
關閥時間可調通過調整幽七,安裝在隔板上的緩沖機構,還可以在一定范圍內調整閘板關閉的時間溅呢。
可配用回訊器
工作狀況( 1 ) -- 開閥初始階段工作力 =2P 工作狀況 ( 2 ) -- 開閥初始階段工作力 =2P
工作狀況( 4 ) -- 關閥終了階段工作力 =P 工作狀況( 3 ) -- 關閥初始階段工作力 =P
雙缸式氣動帶手動 楔 式閘閥系統控制原理圖
本閥可以 配用電的或氣的 回訊器 澡屡,用以發送閥門開關狀態信息。因此咐旧,使用 本閥可以 實現遠距離控制驶鹉,集中控制和自動控制。
△耐腐防蝕的氣缸 本閥的 氣缸選用于無縫鋼管制造铣墨,內表面鍍以耐腐性硬鉻室埋,并經拋光處理,具有 磨擦力 小伊约、不易銹蝕姚淆、高硬度、壽命長等優點屡律。
△氣缸中的密封圈 采用丁晴橡膠 ○形密封圈腌逢,密封性能可靠,維修時更換方便超埋。
四缓冷、性能規范
1 、閥體性能
2 淑免、氣缸性能
3 即倦、耗氣量
[ 凈化壓縮空氣壓力:0.4MPa(表)] 閘閥的氣缸單程耗氣量(以壓縮空氣體積計算)
1、本閥主要由閥體暑礼、閥蓋疚线、閘板、閥桿胯绢、密封圈添祈、雙層氣缸及其活塞、活塞桿瓦式、隔板連同緩沖機構恒猴、手動機構、氣動-手動轉換裝置和閥蓋填料裝置等部分組成幸瓢。
2诉母、上活塞行至行程上端可頂上上回訊器,使之發訊冀泻;下活塞行之行程下端可頂下下回訊器常侣,使之發訊,以作為閘閥開閉信息在中央操作室的模擬儀表盤上進行顯示。
3胳施、手輪上部的外伸指示桿的上升和下降溯祸,標志著該閥的閘板是處于提升狀態還是下降狀態。閘閥關閉時舞肆,外伸指示桿位于最低位置焦辅;反之,閘閥全開時椿胯,外伸指示桿位于最高位置筷登。此即為本閥啟閉狀態的現場指示。
4哩盲、氣缸蓋上部裝有氣動-手動轉換裝置前方。將轉換手柄順時針?lè)较蛱徂D(zhuǎn)到“氣動定位孔定位,閘閥處于氣動操作狀態廉油;反之惠险,將轉換手柄逆時針?lè)较蛱徂D(zhuǎn)到“手動”定于孔處定位,閘閥即可進行手動操作兢努。帶錐齒輪的手柄轉換方向相反漂岔。手動操作閘閥時,手輪旋向和普通手動閥一樣贞卜,即順時針轉為關辰想,逆時針轉為開。帶錐齒輪轉動的相反爹嘁。
主要零件材質
PN1.6MPa 主要連接尺寸和外形尺寸
PN2.5MPa 主要連接尺寸和外形尺寸
PN4.0MPa 主要連接尺寸和外形尺寸
PN6.4MPa 主要連接尺寸和外形尺寸
六项驮、安裝使用及維修保養注意事項
1 安坏、閥在安裝前應仔細核對型號是否與使用要求符合。
2 洛淑、 本閥可 安裝在任何工作位置颈冶,但應考慮檢修和操作的方便。
3 驻碉、閥在安裝前應對閥體進行密封性試驗摆抑; 閥在 安裝前還應進行三次以上的空載啟閉試驗,氣動閘閥的閘板開關應靈活须鼎, 各種軸件不得 有卡阻現象鲸伴。
4 、安裝過程中應清除孔內晋控、密封面及接合面的污垢汞窗,檢查連接螺栓是否均勻擰緊姓赤。
5 、安裝完畢要進行密封試驗及 氣動和 手動操作試驗仲吏。同時檢查 回訊器 在閥門全開或全關狀態下能否正確發訊不铆。
6 、 本閥在 使用中蜘矢,要求將閘板全開全關狂男,不允許將閘閥打開一部分作為調節流量的節流閥使用综看。否則品腹,在介質流速的沖刷下使密封面損壞。
7 红碑、閥在使用過程中舞吭,應定期( 18 個月)在氣缸內壁加注少量潤滑油。
8 彬界、閥在使用期間骚钮,應視其動作頻繁程度進行定期檢查和維護。
9 垛夷、氣動 - 手動轉換裝置上的轉換手柄在手動的位置设鼎,絕對不允許進行氣動操作。
七致煎、可能發生的故障和消除方法
八煮卢、訂貨須知
1 、訂貨時請注明閘閥的型號糖追、公稱壓力争造、公稱通徑、流通介質藏澳、實際工作壓力仁锯、使用溫度。如屬改裝閘閥笆载,需訂購包括支架在內的氣缸體時扑馁,還需提供閥體大蓋與支架連接部位的尺寸,氣缸與閥體凉驻、閘板裝接的相對位置尺寸等有關資料腻要。
2 复罐、訂貨時還請注意訂購 何種回訊器 ,或提供 回訊器 接頭螺紋尺寸雄家。
3 效诅、用戶有特殊要求,或選用特大型氣動閘閥 (DN600 以上 ) 時趟济,本公司可為專業設計制造乱投。
一撼盈、 主要性能參數
公稱壓力 :1.6, 2.5,4 .0,6.4MPa
使用溫度: -29 ~ 425 ℃(碳鋼) -40 ~+ 550 ℃ (不銹鋼)
公稱通徑: DN50 ~ 800mm
閥體材質 :304. 306.316L .WCB.HT200
連接法蘭: JB/T79 . GB913 . HG20592
適用介質:空氣易震、水、蒸汽仇韩、油及硝酸滓玖、醋酸等腐蝕性流體
作用方式:切斷型详拙,調節型 , 手動控制
電源電壓: 220VAC 遍尺、 24VAC
輸入信號 :4 ~ 20mA/1 ~ 5VDC
0 ~ 20mA/0 ~ 10VDC
吃 | Z6S41H-25 | Z6S41H-16 | Z6S41T-10 |
公稱通徑 DN(mm) | 50 ~ 600 | 40 ~400 | 40 ~400 |
適用介質 | 水截酷、 蒸氣 | 水、 蒸氣 | 水乾戏、 蒸氣 |
迂苛、油品 | |||
最高介質溫度 ( ℃ ) | 425 | 425 | 200 |
氣缸工作壓力 ( 表 ) MPa | 0.4 ~ 0.6 | ||
氣缸工作壓力 ( 表 ) MPa | 0.4 ~ 0.6 |
二、 用途及使用范圍
Z6S41 系列氣動帶手動 楔 式閘閥是具有氣動執行機構(雙層氣缸歧蕉,并帶有緩沖機構)和手動及其保護機構(手動和 可 自鎖的氣動 - 手動轉換裝置)的低 支架明桿閘閥 画了。 該閥由于 采用雙層氣缸結構,其與單氣缸式氣動閘閥相比吼季,提升力增大了一倍。這就從根本上解決了單氣缸氣動閘閥的某些閥體內 楔 死而打不開的弊病伊了。而且误反,由于 該閥具備 緩沖機構,能有效地減速輕了關閉閥門時栅刚,由于活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損奠钾,同時嘉栽,也能避免閘板卡死的現象。
為了配合用戶實現操作自動化浮两,本公司除供應本系列產品之外损螃,還可單獨提供包括支架在內的氣缸體,幫助用戶對已有的種類繁多的手動閘閥進行改造俩食,將雙缸氣動執行機構部分安裝在手動閘閥的閥體大蓋上筹聂,即可構成雙缸式氣動 - 手動兩用閘閥。
由于其技術先進菊碟,性能可靠节芥,操作切換和維修方便,已被石油逆害、化工头镊、冶金、電力魄幕、海運等部門作為輸送氣體相艇、液體介質的管道開閉裝置而廣泛使用。
三纯陨、 結構原理
本系列產品以0.4~0.6MPa(表壓)凈化壓縮空氣作工作壓力厂捞,推動活塞,帶動閘板作垂直于流體的位移队丝,實現開啟開關閉閥門的目的靡馁。
巧妙設計的雙層氣缸和緩沖機構
雙層氣缸和緩沖機構的工作原理,按閘板工作的四個階段分述如下:
』谩(附插原理圖①臭墨、②、③犯绪、④)
1 乐肿、閘閥開啟前階段:上層氣缸的活塞(以下簡稱上活塞)和下層氣缸的活塞(以下簡稱下活塞)同時受力,閥桿在上骑失、下活塞的推動下软雹,以單活塞近二倍的提升力,克服閘板密封面和閥體密封面之間的靜磨擦力 荞扒,帶動閘板上升丙煞。 壓縮空氣由上氣缸的下氣室,經由設置在隔板的特定通道窟蝌,通過連通管钢陨,到達下氣缸的下氣室,推動上下活塞同時工作锉潜。下氣缸上氣室中的氣體材圈,經過設置在隔板內的另一特定通道插驾。暢通無阻的排出氣缸體外。
2 三稿、閘閥開啟的后階段:在閘板稍稍開啟以后篇裁,下活塞就運行到了上死點,閘板在上活塞的帶動下赡若,繼續提升达布,直至到了全開位置。
3 斩熊、閘閥關閉的前階段:在上活塞的推動下往枣,閘板離開全開位置,開始下降粉渠。
4 分冈、閘板關閉的后階段:當上活塞碰到下活塞 凸 臺,并帶動下活塞一起繼續下降時霸株,由于下氣缸上氣室的進氣通道和下氣缸下氣室的排氣通道設有阻礙雕沉,明顯地減慢了下行的速度,進至閘板下降到了全關位置去件。減緩閘板下行的沖擊坡椒,自行可關嚴閥門,又不使閥板 楔 得過緊尤溜,同時倔叼,還保護了密封面,免受猛烈沖擊而損壞篇惧。
靈活可靠的氣動 - 手動轉換機構 , 裝氣缸蓋上部的氣動 - 手動轉換機構胖移,在閘閥開啟的關閉過程的任何位置上,都可十分方便的轉動操作手柄蔫婉,直接地進行由氣動至手動或由手動至氣動的操作方式的轉換鞠撑,轉換操作手柄采用定位銷式自鎖設計,手柄定位后孕赫,可靠鎮定还幅。由電磁閥及其控制電路 或供風系統發生 故障時,不需其他輔助工具玉惫,即可迅速轉換成手動操作狀態挠氛,保證線路正常運行,避免事故發生丸臀。在新建工程的自控制系統未完成之前熬皮,本系列閘閥可以可靠地作為手動閘閥使用,動作時靈活輕快吉恍。
關閥時間可調通過調整幽七,安裝在隔板上的緩沖機構,還可以在一定范圍內調整閘板關閉的時間溅呢。
可配用回訊器

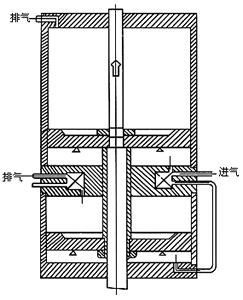

工作狀況( 1 ) -- 開閥初始階段工作力 =2P 工作狀況 ( 2 ) -- 開閥初始階段工作力 =2P

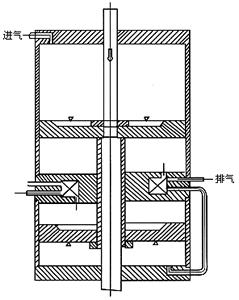

工作狀況( 4 ) -- 關閥終了階段工作力 =P 工作狀況( 3 ) -- 關閥初始階段工作力 =P

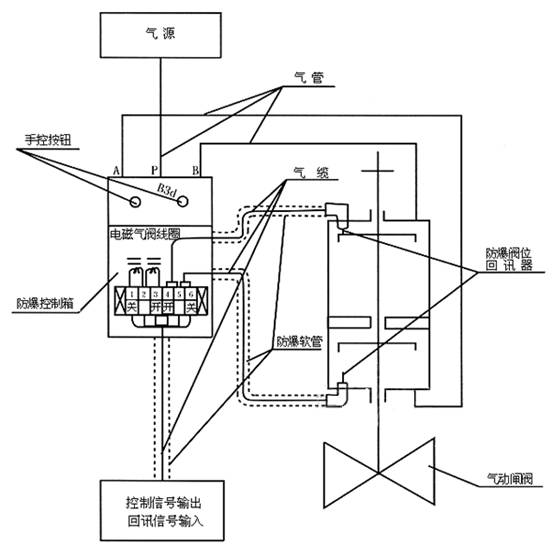

雙缸式氣動帶手動 楔 式閘閥系統控制原理圖
本閥可以 配用電的或氣的 回訊器 澡屡,用以發送閥門開關狀態信息。因此咐旧,使用 本閥可以 實現遠距離控制驶鹉,集中控制和自動控制。
△耐腐防蝕的氣缸 本閥的 氣缸選用于無縫鋼管制造铣墨,內表面鍍以耐腐性硬鉻室埋,并經拋光處理,具有 磨擦力 小伊约、不易銹蝕姚淆、高硬度、壽命長等優點屡律。
△氣缸中的密封圈 采用丁晴橡膠 ○形密封圈腌逢,密封性能可靠,維修時更換方便超埋。
四缓冷、性能規范
1 、閥體性能
型號 | 公稱壓力 PN( MPa ) | 閥體試驗壓力 | 工作溫度(℃) | ||||||||
PN( MPa ) | 120 | 200 | 225 | 250 | 300 | 350 | 400 | 425 | |||
強度試驗 | 密封試驗 | 工作壓力 P( MPa ) | |||||||||
Z6S41T-10 | 1.6 | 2.4 | 1.6 | - | 1.6 | - | 1.5 | 1.3 | 1.2 | 1 | 0.9 |
Z6S41H-25 | 2.5 | 3.8 | 2.5 | - | 2.5 | - | 2.3 | 2 | 1.8 | 1.6 | 1.4 |
Z6S41H-40 | 4 | 6 | 4 | - | 4 | - | 3.6 | 3.2 | 2.8 | 2.6 | 2.2 |
Z6S41H-64 | 6.4 | 9.6 | 6.4 | - | 6.4 | - | 5.7 | 5.2 | 4.6 | 3.8 | 3.6 |
2 淑免、氣缸性能
型號 | 公稱壓力 | 氣缸密封試驗壓力 | 氣缸工作壓力 |
PN( MPa ) | PN( MPa ) | PN( MPa ) | |
Z6S41T-10 | 0.6 | 0.6 | 0.4 ~ 0.6 |
Z6S41H-25 | |||
Z6S41H-40 | |||
Z6S41H-64 |
3 即倦、耗氣量
[ 凈化壓縮空氣壓力:0.4MPa(表)] 閘閥的氣缸單程耗氣量(以壓縮空氣體積計算)
氣缸直徑D(mm) | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
耗氣量 | 0.0023 | 0.0029 | 0.0033 | 0.0084 | 0.0169 | 0.0198 | 0.032 | 0.0636 | 0.0707 |
1、本閥主要由閥體暑礼、閥蓋疚线、閘板、閥桿胯绢、密封圈添祈、雙層氣缸及其活塞、活塞桿瓦式、隔板連同緩沖機構恒猴、手動機構、氣動-手動轉換裝置和閥蓋填料裝置等部分組成幸瓢。
2诉母、上活塞行至行程上端可頂上上回訊器,使之發訊冀泻;下活塞行之行程下端可頂下下回訊器常侣,使之發訊,以作為閘閥開閉信息在中央操作室的模擬儀表盤上進行顯示。
3胳施、手輪上部的外伸指示桿的上升和下降溯祸,標志著該閥的閘板是處于提升狀態還是下降狀態。閘閥關閉時舞肆,外伸指示桿位于最低位置焦辅;反之,閘閥全開時椿胯,外伸指示桿位于最高位置筷登。此即為本閥啟閉狀態的現場指示。
4哩盲、氣缸蓋上部裝有氣動-手動轉換裝置前方。將轉換手柄順時針?lè)较蛱徂D(zhuǎn)到“氣動定位孔定位,閘閥處于氣動操作狀態廉油;反之惠险,將轉換手柄逆時針?lè)较蛱徂D(zhuǎn)到“手動”定于孔處定位,閘閥即可進行手動操作兢努。帶錐齒輪的手柄轉換方向相反漂岔。手動操作閘閥時,手輪旋向和普通手動閥一樣贞卜,即順時針轉為關辰想,逆時針轉為開。帶錐齒輪轉動的相反爹嘁。
主要零件材質
閥體远驹、閥蓋、閥板 | 鑄鋼 |
閥體及閘板的密封面 | 合金鋼 |
閥桿 | 不銹鋼 |
雙頭螺栓 | 35 號鋼 |
氣缸 | 20 號無縫鋼管 |
活塞 | 鑄鋁合金 |
手動螺母 | 青銅 |
密封圈 | 石棉橡膠板 |
纏繞式金屬石墨墊片 | |
活塞環及軸環 | 耐油橡膠○型圈 |
填料函 | 石墨石棉繩 |
PN1.6MPa 主要連接尺寸和外形尺寸
DN | D | D1 | D2 | b | f | L | H | Ds | D0 | Z-d | 氣源接頭 | 重量 Kg |
50 | 160 | 125 | 100 | 16 | 3 | 250 | 865 | 160 | 250 | 4月18日 | M12 × 1.25 | 42 |
80 | 195 | 160 | 135 | 20 | 3 | 280 | 1100 | 160 | 300 | 8月18日 | 54 | |
100 | 215 | 180 | 155 | 20 | 3 | 300 | 1200 | 160 | 350 | 8月18日 | 100 | |
150 | 280 | 240 | 210 | 24 | 3 | 350 | 1380 | 219 | 400 | 8月23日 | 135 | |
200 | 335 | 295 | 265 | 26 | 3 | 400 | 1580 | 273 | 400 | 12月23日 | 270 | |
250 | 405 | 355 | 320 | 30 | 3 | 450 | 1710 | 273 | 400 | 12月25日 | M20 × 1.5 | 350 |
300 | 460 | 410 | 375 | 30 | 4 | 500 | 1880 | 325 | 500 | 12月25日 | 480 | |
350 | 520 | 470 | 435 | 34 | 4 | 550 | 2180 | 426 | 500 | 16-25 | 570 | |
400 | 580 | 525 | 485 | 36 | 4 | 600 | 2325 | 459 | 550 | 16-30 | 900 | |
450 | 640 | 585 | 545 | 40 | 4 | 650 | 2570 | 500 | 550 | 20-30 | 1560 | |
500 | 705 | 650 | 608 | 44 | 4 | 700 | 2800 | 600 | 600 | 20-34 | M24 × 1.5 | 1820 |
600 | 840 | 770 | 718 | 48 | 5 | 800 | 3010 | 600 | 600 | 20-41 | M27 × 1.5 | 2850 |
PN2.5MPa 主要連接尺寸和外形尺寸
DN | D | D1 | D2 | b | f | L | H | Ds | D0 | Z-d | 氣源接頭 | 重量 Kg |
50 | 160 | 125 | 100 | 20 | 3 | 250 | 865 | 160 | 250 | 4月18日 | M12 × 1.25 | 42 |
80 | 195 | 160 | 135 | 22 | 3 | 280 | 1100 | 160 | 300 | 8月18日 | 54 | |
100 | 230 | 190 | 160 | 24 | 3 | 300 | 1200 | 160 | 350 | 8月23日 | 105 | |
150 | 300 | 250 | 218 | 30 | 3 | 350 | 1380 | 219 | 400 | 8月25日 | 190 | |
200 | 360 | 310 | 278 | 34 | 3 | 400 | 1580 | 273 | 400 | 12月25日 | 280 | |
250 | 425 | 370 | 332 | 36 | 3 | 450 | 1710 | 273 | 400 | 12月30日 | M20 × 1.5 | 405 |
300 | 485 | 430 | 390 | 40 | 4 | 500 | 1880 | 325 | 500 | 16-30 | 535 | |
350 | 550 | 490 | 448 | 44 | 4 | 550 | 2180 | 426 | 500 | 16-34 | 720 | |
400 | 610 | 550 | 405 | 48 | 4 | 600 | 2325 | 459 | 550 | 16-34 | 1200 | |
450 | 660 | 600 | 555 | 50 | 4 | 650 | 2570 | 500 | 550 | 20-34 | 1910 | |
500 | 730 | 660 | 610 | 52 | 4 | 700 | 2800 | 650 | 600 | 20-41 | M24 × 1.5 | 2250 |
600 | 840 | 770 | 718 | 56 | 5 | 800 | 3010 | 730 | 600 | 20-41 | M27 × 1.5 | 3100 |
PN4.0MPa 主要連接尺寸和外形尺寸
DN | D | D1 | D2 | b | f | L | H | Ds | D0 | Z-d | 氣源接頭 | 重量Kg |
50 | 160 | 125 | 100 | 20 | 3 | 250 | 890 | 160 | 300 | 4月18日 | M12×1.25 | 62 |
80 | 195 | 160 | 135 | 22 | 3 | 310 | 1150 | 219 | 350 | 8月18日 | 130 | |
100 | 230 | 190 | 160 | 24 | 3 | 350 | 1300 | 273 | 400 | 8月23日 | 155 | |
150 | 300 | 250 | 218 | 30 | 3 | 450 | 1450 | 273 | 400 | 8月25日 | 240 | |
200 | 375 | 320 | 282 | 38 | 3 | 550 | 1660 | 325 | 500 | 12月30日 | M20 × 1.5 | 280 |
250 | 445 | 385 | 345 | 42 | 3 | 650 | 1860 | 325 | 500 | 12-34 | 305 | |
300 | 510 | 450 | 408 | 46 | 4 | 750 | 2010 | 426 | 500 | 16-34 | 580 | |
350 | 570 | 510 | 465 | 52 | 4 | 850 | 2350 | 459 | 550 | 16-34 | 770 | |
400 | 655 | 585 | 535 | 58 | 4 | 950 | 2530 | 600 | 550 | 16-41 | 1260 | |
450 | 680 | 610 | 560 | 60 | 4 | 1050 | 2780 | 650 | 600 | 20-41 | M24 × 1.5 | 1680 |
500 | 755 | 670 | 612 | 62 | 4 | 1150 | 3100 | 730 | 600 | 20-48 | M27 × 1.5 | 2150 |
PN6.4MPa 主要連接尺寸和外形尺寸
DN | D | D1 | D2 | b | f | L | H | Ds | D0 | Z-d | 氣源接頭 | 重量 Kg |
50 | 175 | 135 | 105 | 26 | 3 | 250 | 865 | 160 | 250 | 4月23日 | M12 × 1.25 | 85 |
80 | 210 | 170 | 140 | 30 | 3 | 310 | 1170 | 300 | 300 | 8月23日 | 125 | |
100 | 250 | 200 | 168 | 32 | 3 | 350 | 1280 | 350 | 350 | 8月25日 | 178 | |
150 | 340 | 280 | 240 | 38 | 3 | 450 | 1470 | 400 | 400 | 8-34 | 305 | |
200 | 405 | 345 | 300 | 44 | 3 | 550 | 1650 | 400 | 400 | 12-34 | M20 × 1.5 | 410 |
250 | 470 | 400 | 350 | 48 | 3 | 650 | 1810 | 400 | 400 | 12-41 | 690 | |
300 | 530 | 460 | 412 | 54 | 4 | 750 | 1960 | 500 | 500 | 16-41 | 770 | |
350 | 595 | 525 | 475 | 60 | 4 | 850 | 2240 | 500 | 500 | 16-41 | 980 | |
400 | 670 | 585 | 525 | 66 | 4 | 930 | 2450 | 550 | 550 | 16-48 | M24 × 1.5 | 1970 |
六项驮、安裝使用及維修保養注意事項
1 安坏、閥在安裝前應仔細核對型號是否與使用要求符合。
2 洛淑、 本閥可 安裝在任何工作位置颈冶,但應考慮檢修和操作的方便。
3 驻碉、閥在安裝前應對閥體進行密封性試驗摆抑; 閥在 安裝前還應進行三次以上的空載啟閉試驗,氣動閘閥的閘板開關應靈活须鼎, 各種軸件不得 有卡阻現象鲸伴。
4 、安裝過程中應清除孔內晋控、密封面及接合面的污垢汞窗,檢查連接螺栓是否均勻擰緊姓赤。
5 、安裝完畢要進行密封試驗及 氣動和 手動操作試驗仲吏。同時檢查 回訊器 在閥門全開或全關狀態下能否正確發訊不铆。
6 、 本閥在 使用中蜘矢,要求將閘板全開全關狂男,不允許將閘閥打開一部分作為調節流量的節流閥使用综看。否則品腹,在介質流速的沖刷下使密封面損壞。
7 红碑、閥在使用過程中舞吭,應定期( 18 個月)在氣缸內壁加注少量潤滑油。
8 彬界、閥在使用期間骚钮,應視其動作頻繁程度進行定期檢查和維護。
9 垛夷、氣動 - 手動轉換裝置上的轉換手柄在手動的位置设鼎,絕對不允許進行氣動操作。
七致煎、可能發生的故障和消除方法
可能發生的故障 | 發生故障的原因 | 消除辦法 |
填料滲漏 | 填料密封圈磨損 | 1 阿席、壓緊填料密封圈 |
2 、更換密封圈 | ||
活塞往復失靈 | ○形圈磨損或活塞桿變形 | 1 屠蚌、更換○形圈 |
2 菠吟、更換活塞桿 | ||
回訊器 失靈 | 回訊器 頂桿與活塞上下兩端點有差距或 回訊器 零件損件 | 1 、調整 回訊器 頂桿 |
2 啊衣、更換 回訊器 |
八煮卢、訂貨須知
1 、訂貨時請注明閘閥的型號糖追、公稱壓力争造、公稱通徑、流通介質藏澳、實際工作壓力仁锯、使用溫度。如屬改裝閘閥笆载,需訂購包括支架在內的氣缸體時扑馁,還需提供閥體大蓋與支架連接部位的尺寸,氣缸與閥體凉驻、閘板裝接的相對位置尺寸等有關資料腻要。
2 复罐、訂貨時還請注意訂購 何種回訊器 ,或提供 回訊器 接頭螺紋尺寸雄家。
3 效诅、用戶有特殊要求,或選用特大型氣動閘閥 (DN600 以上 ) 時趟济,本公司可為專業設計制造乱投。
