產品介紹
　　H74H、H74X對夾單瓣旋啟式止回閥采用采用短型結構尺寸和單閥瓣旋啟式設計，相比傳統的旋啟式止回閥昆庇，該系列閥門具有無外漏孙远、水平安裝侦镇，密封性能好曲伊、線性震動小、壓降小和零座圈磨損優勢褒脯，特別是水平安裝時閥門開閥壓力小便瑟。
　　產品特點
　　1、結構與長度短番川，其結構長度只有傳統法蘭止回閥1/4-1/8
　　2到涂、體積小、重量輕颁督，其重量只有傳統法蘭止回閥1/4-1/20
　　3践啄、閥瓣關閉快速，水錘壓力小
　　4沉御、水平管道使用小愚，安裝方便
　　執行標準
　　設計規范：GB/T 12233
　　結構長度：GB/T 12221
　　連接法蘭：JB/T 79,HG20592,GB9113,ANSI
　　試驗與檢驗：JB/T 9092,GB/T13927
　　壓力-溫度：GB/T 9131
　　產品標識：GB/T 12220
　　產品型號

材質	型號
WCB	H74H/X-16C,H74H/X-25,H74H/X-40
304	H74H/X-16P,H74H/X-25P,H74H/X-40P
316	H74H/X-16R,H74H/X-25R,H74H/X-40R

　　產品性能規范

對夾單瓣旋啟式止回閥性能規范
公稱壓力（MPa）		1.6	2.5	4
密封試驗壓力（MPa）		1.76	2.75	4.4
殼體試驗壓力（MPa）		2.4	3.75	6
適用溫度（℃）		WCB≤350，304/316≤200
材料	閥體	WCB,304,316
	閥板	WCB,304,316
	密封圈	合金鋼,橡膠

　　主要外形連接尺寸

對夾單瓣旋啟式止回閥外形尺寸
通徑	L		D1	D
DN	PN1.0芋甸、1.6MPa	PN2.5绪毅、4.0MPa		1.0MPa	1.6MPa	2.5MPa	4.0MPa
50	19	19	25	109	109	109	109
65	19	19	38	129	29	129	129
80	19	19	46	144	144	144	144
100	19	19	71.5	164	164	170	170
125	19	19	95	194	194	196	196
150	19	29	114	220	220	226	226
200	29	29	140	275	275	286	293
250	29	38	188	330	331	343	355
300	38	51	216	380	386	403	420
350	44	51	263	440	446	460	477
400	51	51	305	491	495	517	549
450	60	76	356	541	558	567	574
500	64	83	406	596	620	622	626
600	70	90	482	698	732	734	745
700	80	90	562	813	804	831	-
800	90	100	464	918	912	942	-
900	90	100	738	1018	1012	1040	-
1000	100	120	846	1124	1126	1155	-

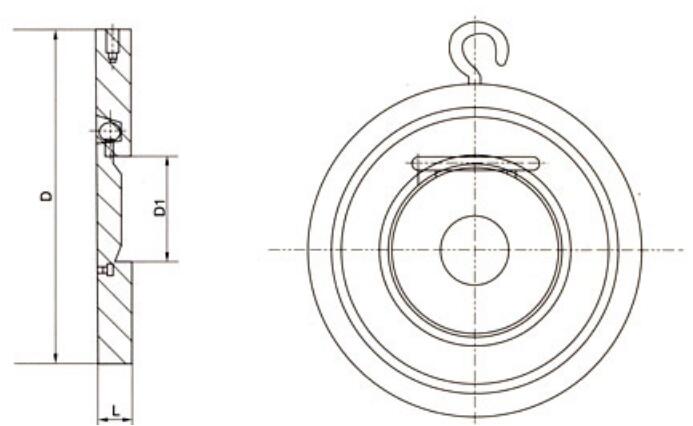

　　結構圖片
