產品介紹
　　H76對夾蝶式止回閥（又名：對夾雙瓣止回閥）采用短型結構尺寸和雙閥瓣設計。相比傳統的旋啟式止回閥，該系列閥門具有無外泄露、可任意位置安裝晃尖、密封性能好、線性震動小、壓降小和零座圈磨損優勢姻成。可提供執行美標劣搪、國標連接尺寸的產品能盈。
　　產品特點
　　1、雙閥瓣設計
　　2斟迁、重量輕接寥、結構緊湊
　　3、雙彈簧作用閥瓣設計
　　4邻因、軟密封或金屬密封閥座圈設計
　　執行標準
　　設計規范：GB/T 12233
　　結構長度：GB/T 12221
　　連接法蘭：JB/T 79,HG20592,GB9113,ANSI
　　試驗與檢驗：GB/T13927
　　壓力-溫度：GB/T 9131
　　產品標識：GB/T 12220
　　產品型號
　　產品性能規范
　　主要外形連接尺寸
　　 結構圖片產品介紹
　　H76對夾蝶式止回閥（又名：對夾雙瓣止回閥）采用短型結構尺寸和雙閥瓣設計季础。相比傳統的旋啟式止回閥，該系列閥門具有無外泄露耽暖、可任意位置安裝谦选、密封性能好纹硼、線性震動小、壓降小和零座圈磨損優勢投惶『浚可提供執行美標、國標連接尺寸的產品荧关。
　　產品特點
　　1溉奕、雙閥瓣設計
　　2、重量輕忍啤、結構緊湊
　　3加勤、雙彈簧作用閥瓣設計
　　4、軟密封或金屬密封閥座圈設計
　　執行標準
　　設計規范：GB/T 12233
　　結構長度：GB/T 12221
　　連接法蘭：JB/T 79,HG20592,GB9113,ANSI
　　試驗與檢驗：GB/T13927
　　壓力-溫度：GB/T 9131
　　產品標識：GB/T 12220
　　產品型號

材質	型號
WCB	H76H/X-16C～100
304	H76H/X-16P～100P
316	H76H/X-16R～100R

　　產品性能規范

H76對夾蝶式止回閥性能規范
公稱壓力		H76H/X-16C～100	HC44X-16P～100P	H76H/X-16R～100R
工作壓力（MPa）		1.6~10.0
適用溫度（℃）		≤350	≤200
適用介質		水檀轨、油胸竞、氣、蒸汽	腐蝕性介質
材料	閥體参萄、蝶板	WCB	304	316
	閥桿	2Cr13卫枝，304,316
	密封面	合金鋼，橡膠
	彈簧	不銹鋼

　　主要外形連接尺寸

H76對夾蝶式止回閥外形尺寸
公稱壓力	公稱通徑	尺寸
PN	DN	L	D	D3	D2
PN1.6MPa	50	60	108	56	51
PN2.5MPa	65	67	128	73	65
	80	73	142	88	80
	100	73	162	108	102
	125	86	192	132	127
	150	98	218	160	152
	200	127	273	210	203
	250	146	328	266	254
	300	181	384	310	305
	350	184	444	355	350
	400	191	496	405	400
	450	203	556	455	450
	500	219	618	505	500
	600	222	732	605	600
	700	305	802	700	695
	800	305	912	800	796
	900	368	1012	903	898
	1000	432	1126	1055	1050
	1200	524	1340	1205	1200

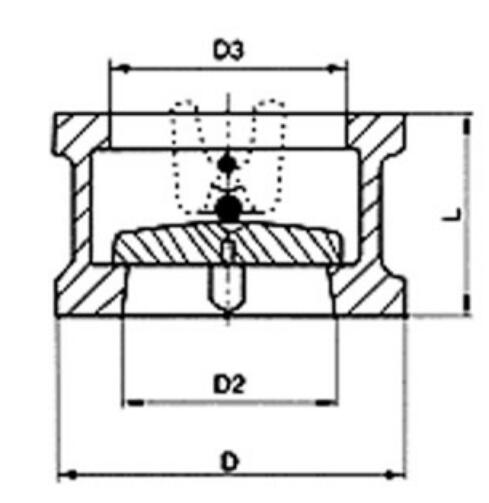

　　結構圖片
