產品介紹
　　H41法蘭升降式止回閥是一種閥瓣沿著閥體垂直中心線滑動的止回閥牢簸，升降式止回閥只能安裝在水平管道上仲峡，高壓小口徑的止回閥閥瓣可采用圓球形,升降式止回閥的閥體形狀與截止閥一樣（可與截止閥通用）甸持，因此它的流體阻力系數較大,但密封性較旋啟式好奇忆。
　　產品特點
　　1蔓榄、閥瓣沿著閥體垂直中心線滑動
　　2详恼、適用于水平安裝
　　3、密封性較旋啟式好
　　4坤溃、可按需要加裝彈簧
　　執行標準
　　設計規范：GB/T 12233
　　結構長度：GB/T 12221
　　連接法蘭：JB/T 79,HG20592,GB9113,ANSI
　　試驗與檢驗：GB/T13927
　　壓力-溫度：GB/T 9131
　　產品標識：GB/T 12220
　　產品型號

材質	型號
WCB	H41H-16C,H41H-25,H41H-40,H41H-64,H41H-100
304	H41W-16P,H41W-25P,H41W-40P,H41W-64P,H41W-100P
316	H41W-16R,H41W-25R,H41W-40R,H41W-64R,H41W-100R

　　產品性能規范

H41法蘭升降式止回閥性能規范
型號		H41H-16C~100	H41W-16P~100P	H41W-16R~100R
工作壓力（MPa）		1.6~10.0
適用溫度（℃）		≤425	≤150
適用介質		水拍霜、蒸汽、油品		弱腐蝕性介質
材料	閥體、閥蓋	WCB	304	316
	密封面	合金鋼	304	316
	墊片	鋼帶石墨參纏繞		聚四氟乙烯

　　主要外形連接尺寸

H41法蘭升降式止回閥外形尺寸
公稱通徑	主要外形尺寸和連接尺寸
	L	D	D1	D2	b	Z-d	H
PN1.6MPa,PN2.5MPa
15	130	95	65	45	14	4月14日	77
20	150	105	75	55	14	4月14日	77
25	160	115	85	65	14	4月14日	80
32	180	135	100	75	16	4月18日	85
40	200	145	110	85	16	4月18日	95
50	230	160	125	100	16	4月18日	105
65	290	180	145	120	18	4月18日	120
80	310	195	160	135	20	8月18日	130
100	350	215	180	155	20	8月18日	140
125	400	245	210	185	22	8月18日	155
150	480	280	240	210	24	8月23日	180
200	600	335	295	265	26	12月23日	215
250	730	405	355	320	30	12月25日	260
300	850	460	410	375	34	12月25日	315

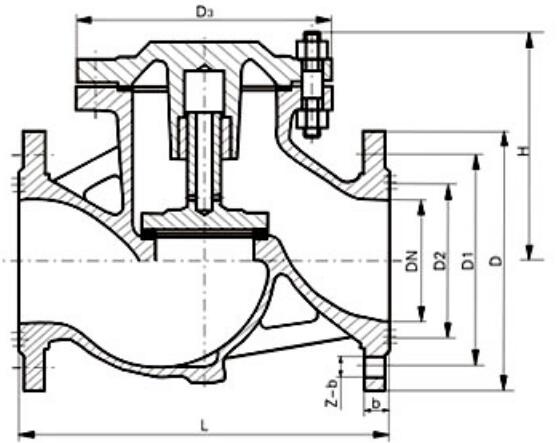

　　結構圖片
